| 首页>>产品中心>>锻钢制承插焊管件系列>>承插管帽、管箍 |
 |
| |
 |

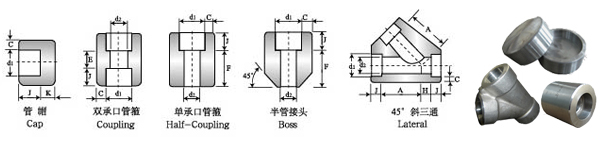

承接焊管件（二） Socket Welding Fittings
GB/T14383、SH 3410、HG/T
21634、ASME B 16.11、JIS B2316 |
| 公称通径
Nominal Pipe Size |
承插孔深度
Depth of Socket |
壁厚
Wall Thickness |
管帽顶厚
End Wall Thickness of Caps |
结构长度
Laying length |
中心至承插孔底
Center to Bottom of
Socket |
双承口管箍
Couplings |
单承口管箍半管接头
Half-Couplings
Boss |
45°斜三通
Laterals |
C min |
K min |
E |
F |
A |
H |
DN |
NPS |
J min |
SCH80
3000 |
SCH160
6000 |
XXS
9000 |
SCH80
3000 |
SCH160
6000 |
XXS
9000 |
SCH80
3000
SCH160
6000
XXS
9000 |
SCH80
3000
SCH160
6000
XXS
9000 |
SCH80
3000 |
SCH160
6000 |
SCH80
3000 |
SCH160
6000 |
6
8
10 |
1/8
1/4
3/8 |
10
10
10 |
3.2
3.8
4.0 |
4.0
4.6
5.1 |
--
--
-- |
5.0
5.0
5.0 |
6.5
6.5
6.5 |
--
--
-- |
6
6
6 |
16
16
18 |
--
32
37 |
--
--
-- |
--
8
8 |
--
--
-- |
15
20
25 |
1/2
3/4
1 |
10
13
13 |
4.5
5.0
5.6 |
5.6
7.0
7.9 |
9.4
9.8
11.4 |
6.5
7.0
10.0 |
8.0
9.0
11.0 |
11.0
13.0
14.0 |
10
10
13 |
22
24
29 |
41
51
60 |
51
60
71 |
11
13
14 |
13
14
18 |
32
40
50 |
11/4
11/2
2 |
13
13
16 |
6.3
6.3
7.0 |
7.9
8.9
11.0 |
12.2
12.7
13.9 |
10.0
11.0
13.0 |
12.0
13.5
16.5 |
14.0
16.0
19.0 |
13
13
19 |
30
32
41 |
71
81
98 |
81
98
120 |
18
21
25 |
21
25
29 |
65
80
100 |
21/2
3
4 |
16
16
19 |
8.9
10.0
10.7 |
12.5
13.8
-- |
--
--
-- |
16.0
19.0
22.0 |
19.5
23.0
28.5 |
--
--
-- |
19
19
19 |
43
45
48 |
--
--
-- |
--
--
-- |
--
--
-- |
--
--
-- |
●双承口管箍也可加工成同心异径或偏心异径形式。
●按要求管件也可加工成承插焊和螺纹混合的联接形式。
●Couplings
may be processed into concentric or eccentricity.
●Fittings
can also be processed into the combination models of socket and
threading. |
|
|
|
|
 |
|
