首页>>产品中心>>绝缘法兰和绝缘接头>>绝缘法兰

    绝缘法兰是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。
    绝缘法兰与绝缘接头是我厂多年来为石油、化工等行业生产的产品，它结构简单，使用安全，性能可靠，得到了广泛应用并深受好评。
    绝缘法兰产品已形成系列，当有特殊情况时，可依据用户要求另行设计制造。热情欢迎各用户选用我厂产品。

一、产品用途
本产品适用于油、气、水等介质埋地管道的电化学腐蚀防护、联接。并起到了绝缘保护作用。
二、分类

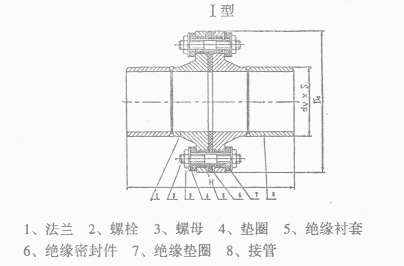

本产品按其绝缘密封件的不同分为比压密封型绝缘法兰（简称I型绝缘法兰）和自紧密封型绝缘法兰（简称II型绝缘法兰）两种。
I型绝缘法兰适用范围为：公称压力Pn≤2.5MPa。
三、特点
1、具有埋地管道电法腐蚀防护工程所要求的电绝缘性能。
2、能在管输介质要求的温度、压力下长期可靠的工作，有足够的强度和密封性能。
3、结构合理，组装、拆卸、更换零件方便。
四、主要技术参数
1、适用温度：≤100℃
2、压力范围：Pn0.6MPa～Pn16MPa
3、产品规格：Dn50～Dn1200

Pn (Mpa)	Dn(mm)	50		65		80	100		150		200	250	300
0.6	dw×s	(57×3)	60×3	(73×3)	76×3	89×3.5	(108×4)	114×4	199×4.5	168×5	219×6	273×6.5	325×7.5
	Do	140	140	160	160	190	210	210	265	265	320	375	400
	H	691	691	693	693	699	703	703	713	713	727	733	739
	kg	7	7	8	8	12	15	16	25	26	40	53	74
1.0	Do	165	165	185	185	200	220	250	285	285	340	395	445
	H	703	703	703	703	713	719	719	713	713	727	733	739
	Kg	10	10	12	12	15	19	19	32	33	46	61	77
1.6	Do	165	165	185	185	200	220	220	285	285	340	405	460
	H	703	703	703	703	713	717	717	723	723	727	743	755
	Kg	10	10	12	12	15	19	19	32	33	470	67	87
2.5	Do	165	165	185	185	200	235	235	300	300	360	425	485
	H	703	703	713	713	723	733	733	739	753	763	779	787
	Kg	10	10	14	14	17	24	24	42	42	62	86	118

Pn (Mpa)	Dn(mm)	350		400		500		600		700
0.6	dw×s	355.6×9	(377×9)	406.4×9	426×9	508×9	(530×9)	610×9	(630×9)	711×9	(720×9)
	Do	490	485	540	535	645	645	755	755	860	860
	H	739	723	743	723	953	929	959	935	977	979
	kg	94	92	110	105	165	157	204	197	247	248
1.0	Do	505	500	565	565	670	670	780	780	895	895
	H	739	723	761	761	985	963	995	995	1007	1017
	Kg	101	105	130	129	198	187	253	241	312	307
1.6	Do	520	520	580	580	715	715	840	840	910	910
	H	771	759	781	777	995	1003	1031	1057	1057	1049
	Kg	125	125	160	158	268	264	374	365	415	401
2.5	Do	555	555	620	620	730	730	845	845	960	960
	H	807	807	831	831	1061	1061	1087	1084	1109	1109
	Kg	170	167	221	217	325	319	430	441	617	616
